Каждая разгрузка фуры на холодильном складе — это разрыв в теплоизоляционном контуре: проём открывается, тёплый воздух с улицы идёт внутрь, а холод уходит наружу. Загрузочный комплекс для холодильного склада как раз и собирают, чтобы сократить время, в течение которого этот разрыв существует. Это совокупность докового оборудования — доклевеллера, герметизатора, ворот, рампы и тамбура, — которая обеспечивает стыковку кузова транспорта с проёмом склада. Работает она в паре: доклевеллер выравнивает уровень пола кузова и склада, герметизатор закрывает зазор между кузовом и проёмом, а ворота и тамбур защищают от конденсата. Подбор ведут не по отдельным узлам, а по параметрам автопарка (высота кузова, тип рефрижератора), температурным зонам склада и интенсивности грузооборота — так же, как это делают специалисты metalwork.by.

Из каких решений складывается комплекс для холодного склада

Загрузочный комплекс — это не одна единица оборудования, а согласованный набор узлов, которые проектируются и монтируются как единая система. Доклевеллер, герметизатор проёма, ворота, тамбур и, если нужно, мобильная рампа работают на общий результат, и выпадение любого элемента ломает всю схему.

На холодильном складе комплекс решает три задачи одновременно:

• герметичное примыкание к кузову — без щелей между фургоном и проёмом;
• защита от промерзания пола и конструкций — конденсат и наледь не должны разрушать основание;
• точная высота под разные машины — платформа компенсирует перепад между полом склада и кузовом.

Без герметизатора холод уходит через зазоры, на полу у проёма образуется наледь, техника начинает буксовать, а холодильная система работает с перегрузкой. То же самое с воротами: если они открываются медленно, каждый цикл разгрузки растягивается, и теплоприток растёт. Поэтому уравнительная платформа никогда не рассматривается в отрыве от уплотнений и полотна ворот.

Собирают такой комплекс под конкретный объект, а не покупают по каталогу как готовое изделие. Высота рампы, толщина сэндвич-панелей, точка выхода ворот, тип кузовов, которые будут подъезжать, — всё это влияет на конфигурацию. Проектирование начинается с замеров и техзадания, и уже на этом этапе видно, какие узлы подойдут, а какие придётся менять. Если у вас уже есть планировка проёма и список машин, составьте техзадание на доковое оборудование — так не упустите параметры, которые потом дорого исправлять.

Узлы комплекса стыкуются между собой по габаритам и логике работы.

Чем загрузочный комплекс холодильного склада отличается от обычного

На складе без температурного режима щель между кузовом и проёмом — это вопрос комфорта персонала и пыли. На холодильном объекте та же щель превращается в канал утечки: холод уходит наружу всё время, пока идёт разгрузка, а тёплый влажный воздух затягивается внутрь. Отсюда и главное отличие загрузочного комплекса для холодильного склада от стандартного докового оснащения — отношение к любому зазору. Здесь его считают прямой потерей, а не допустимой погрешностью монтажа.

Разница температур между камерой и улицей превращает влагу в конденсат прямо на конструкциях. Рамка проёма, направляющие, пол у порога, нижняя кромка ворот — всё это точки росы. Вода оседает на них, а при минусовых режимах схватывается наледью. Оборудование для загрузки холодильного склада подбирают с учётом этого: материалы и узлы должны сохранять подвижность при отрицательных температурах, а зоны скопления влаги проектируют так, чтобы её можно было убрать или отвести.

Параметр	Обычный склад	Холодильный склад
Зазор кузов — проём	Дискомфорт, пыль, сквозняк	Потеря холода и точка конденсата
Материалы узлов	Обычная сталь и резина	Морозостойкие уплотнения и покрытия
Пол у порога	Ровная поверхность	Зона риска наледи и обледенения
Режим работы проёма	Открыт по необходимости	Открыт минимально возможное время

Отличается и режим эксплуатации. Через доковый проём холодильного склада техника проходит постоянно.

Ещё одно отличие касается точности геометрии. На обычном складе небольшая разница высот между полом и кузовом решается подкладкой или наклоном пандуса. На холодильном такая разница означает, что платформа работает на пределе хода — и, значит, дольше держит проём открытым.

Из каких элементов состоит загрузочный комплекс

Комплект оборудования для загрузки холодильного склада собирается из узлов, и каждый отвечает за свой участок стыковки кузова с проёмом. Если один из них не подобран под соседние, через щель идёт тепло, техника не заезжает или проём открыт дольше нужного.

• Уравнительная платформа (доклевеллер). Компенсирует разницу высот между полом склада и кузовом. Чем быстрее платформа встаёт в рабочее положение, тем меньше проём остаётся открытым.
• Герметизатор проёма. Тип подбирают под кузов и температурную зону. Именно этот узел закрывает зазор между фургоном и стеной, поэтому от его плотности напрямую зависит, сколько холода уйдёт за время разгрузки.
• Секционные ворота. Быстрый ход сокращает окно теплопритока, а плотный притвор по контуру работает вместе с герметизатором.

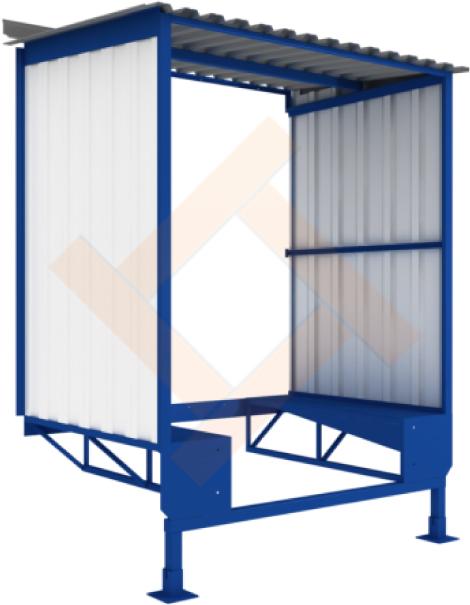

• Тамбур или доковый дом. Она принимает на себя первый удар тёплого воздуха и гасит перепад, пока техника проходит внутрь.
• Мобильная рампа. Работает как дополнение к стационарным узлам, а не вместо них.

Связка «платформа — герметизатор — ворота» определяет герметичность, а связка «привод платформы — скорость ворот — буферная зона» задаёт темп разгрузки. Если привод платформы медленный, а ворота открываются неспешно, каждый цикл растягивается, и даже плотный герметизатор не спасёт: он держит зазор, пока кузов стоит у проёма, но не сокращает время стоянки.

Как выбрать загрузочный комплекс для холодильного склада

Начинать подбор стоит не с прайса, а с инвентаризации собственного автопарка. Выпишите, какие машины будут подъезжать к проёму: у каждого кузова своя высота пола, а у рефрижераторов она ещё зависит от того, низкий это фургон или высокий. Пока такой список не составлен, любое сравнение предложений останется гаданием — половина узлов просто не встанет в проект. Общие принципы, как выбрать загрузочный комплекс, подходят и здесь, но с поправкой на холод.

Дальше фиксируют температурные зоны склада и режим работы проёма. Сколько циклов разгрузки приходится на сутки и какие температуры держат в камерах — от этого зависит класс герметизатора и тип привода платформы. На объекте с несколькими зонами, от минусовых камер до плюсовых, комплекс проектируют так, чтобы каждый проём работал под свою продукцию, а не «в среднем по складу».

Третий шаг — выбор привода доклевеллера. Чем интенсивнее грузооборот, тем меньше оператор должен участвовать в подготовке платформы; варианты привода разобраны ниже.

Когда параметры автопарка, зон и привода собраны, самое время переходить к сравнению исполнителей. Особенности выбора загрузочного комплекса холодильного склада в том, что здесь покупают не изделие со склада, а проект под объект, поэтому смотреть нужно на производственные возможности поставщика, а не только на цену позиции.

1. Проверьте, есть ли у исполнителя собственное производство: перепродавец не сможет оперативно переделать узел под нестандартный проём.
2. Посмотрите, с какими компаниями работал исполнитель: список клиентов говорит о масштабе объектов.
3. Уточните состав поставки: что именно входит в комплекс, а что считается отдельной позицией.
4. Уточните, что влияет на цену: у комплексов цена договорная и считается под проём.
5. Уточните, проектирует ли исполнитель комплекс под ваши кузова, включая высокие рефрижераторы.
6. Уточните срок изготовления: у производителя комплекс делают от 7 дней, точная дата зависит от конфигурации.

Отдельно стоит проговорить герметизацию. Тип герметизатора — мягкий, жёсткий или комбинированный — подбирают под кузова и температурную зону, и этот узел нельзя выбирать «на глаз»: именно от него зависит, сколько холода уйдёт за время стоянки машины. Как устроены разные варианты и чем они отличаются по плотности примыкания, разобрано в материале про докшелтер для склада.

На этапе подбора поставщику передают планировку проёма, высоту рампы, толщину сэндвич-панелей и требования по обогреву. Без этих данных комплекс не встанет в проект, и переделка обойдётся дороже, чем изначально посчитанный вариант. Проектирование ведут параллельно с проектом холодильной камеры, а не после сдачи строительной части.

Если вам нужен ориентир по составу и конфигурациям, посмотрите, как устроен загрузочный комплекс для склада — там видно, из каких узлов собирается система и как они стыкуются между собой. А убедиться, что исполнитель работает с объектами вашего масштаба, поможет список наших клиентов.

Почему комплекс проектируют вместе с холодильной камерой

Загрузочный комплекс холодильного склада проектируют одновременно с самой камерой, а не после сдачи объекта строителями. Причина простая: доковое оборудование привязано к геометрии здания — высоте рампы, толщине сэндвич-панелей, точке выхода ворот, уклону подъездной площадки. Когда эти параметры уже зафиксированы бетоном и металлом, комплекс приходится подгонять под готовые решения, а не наоборот.

На этапе проекта закладывают то, что потом не добавить малой кровью: уклон рампы для стока талой воды, дренаж в зоне проёма, обогрев пола и рамы у порога.

Отдельная точка риска — высота рампы. Ошибка в этом параметре на этапе строительства означает, что техника либо не заезжает, либо проём остаётся открытым дольше, чем нужно. Исправлять это после сдачи объекта дорого — приходится переделывать примыкание, а иногда и часть конструкции.

Важно: зафиксируйте высоту рампы и точку выхода ворот в одном чертеже с проектом холодильной камеры. Если эти два документа делают разные подрядчики по отдельности, стыковка узлов всплывёт уже на монтаже.

Для высоких рефрижераторов проектирование ведут с запасом по высоте проёма и ходу платформы. Запас закладывают заранее.

Проектирование определяет, что и где будет стоять; монтаж лишь реализует заложенное. Если проект появился позже стройки, любое отклонение по факту — кривая рампы, смещённый проём, другая толщина панели — превращается в переделку узла, а не в правку чертежа.

Какой привод доклевеллера выбрать для холодильного склада

Привод уравнительной платформы выбирают исходя из двух параметров: сколько раз в сутки машина встаёт к проёму и как быстро оператор должен вернуть платформу в исходное положение. На холодильном объекте к этому добавляется мороз: гидравлика на улице работает иначе, чем в тёплом цехе. Так что тип привода — это не только вопрос удобства, но и вопрос работоспособности узла зимой.

Механический доклевеллер с ручным гидродомкратом — самый простой сценарий. Оператор поднимает платформу вручную, техника заезжает, после разгрузки платформа возвращается на место. Такой вариант ставят на проёмах, где машины приходят нечасто: пара заездов за смену, сезонные пики, небольшой поток. Плюс — минимум электрики и гидравлических узлов, которые надо греть. Минус — время: пока платформа поднимается вручную, проём остаётся открытым, а на холодильном складе это прямые потери холода.

Гидравлический доклевеллер с ручным насосом занимает середину. Усилие оператора здесь уже передаётся через гидроцилиндр, платформа идёт плавнее и поднимается быстрее, чем у механической версии, но насос всё равно качают руками. Подходит объектам со средним грузооборотом, где поток машин есть, но он не круглосуточный. Для оборудования для загрузки холодильного склада это компромиссный вариант: цена ниже, чем у электрики, а трудозатраты оператора заметно меньше, чем у ручного домкрата.

Электрогидравлический доклевеллер с насосной станцией и пультом управления рассчитан на интенсивную работу. Оператор нажимает кнопку — платформа встаёт в рабочее положение за считанные секунды, без физических усилий. Именно этот тип имеет смысл, когда через проём проходят десятки и сотни циклов в сутки: каждая сэкономленная минута — это меньше времени, в течение которого проём открыт. Для холодильного склада с плотным графиком разгрузок электрический привод окупается за счёт темпа, а не за счёт цены самого узла.

Тип привода	Сценарий использования	Что важно на холодильном объекте
Механический (ручной гидродомкрат)	Редкие заезды, сезонные пики, малый поток	Минимум узлов, чувствительных к морозу
Гидравлический (ручной насос)	Средний грузооборот, не круглосуточный график	Плавный ход платформы, меньше усилий оператора
Электрогидравлический (пульт, насосная станция)	Интенсивная работа, плотный график разгрузок	Быстрый подъём, минимальное участие оператора

Отдельный вопрос для минусовых зон — защита гидравлики. Масло густеет на холоде, цилиндры и шланги теряют подвижность, если узел подобран без запаса по температуре. Поэтому при проектировании закладывают исполнение, рассчитанное на работу при отрицательных температурах, а в цилиндрах предусматривают аварийный клапан: если давление в линии упадёт, платформа не рухнет с грузом. Это не опция «на всякий случай», а условие нормальной эксплуатации проёма, через который ежедневно проходит техника.

Если вы решаете, какой загрузочный комплекс холодильной камеры купить под свой объект, ориентируйтесь на суточный график машин, а не на прайс: тип привода должен совпадать с реальной интенсивностью разгрузок, иначе либо оператор будет простаивать у ручного насоса, либо вы переплатите за электрику, которая не нужна.

Когда холодильному складу нужна мобильная рампа

Мобильную рампу задействуют там, где стационарный доклевеллер не справляется с задачей или его попросту нет.

Типовые сценарии, когда без неё не обойтись:

• разная высота кузовов в одном потоке — низкий фургон и высокий рефрижератор встают к одному проёму, а хода стационарной платформы на оба не хватает;
• временная или сезонная площадка — объект работает ограниченный период, вкладываться в стационарный док экономически нецелесообразно;
• дефицит места у проёма — подъезд стеснён, и вынести точку разгрузки на свободную площадку проще, чем перестраивать примыкание;
• резервный проём — основной док занят, а машину нужно принять без простоя;
• нестандартный транспорт — техника, которая не встаёт под герметизатор стационарного комплекса.

Привод выбирают по частоте использования и весу техники. Механический вариант с ручным гидродомкратом берут под редкие операции, гидравлический с ручным насосом — под регулярные, но не круглосуточные заезды. Электрическая версия с насосной станцией рассчитана на постоянную работу с тяжёлой техникой: оператор управляет подъёмом со пульта, без физических усилий.

Ключевое ограничение: мобильная рампа не даёт такой герметичности, как стационарный узел. Поэтому на холодильном складе её применяют как дополнение к стационарному комплексу, а не вместо него.

При проектировании мобильную рампу закладывают в схему заранее: определяют площадку для её стоянки, путь подъезда техники и точку стыковки с проёмом. Если рампа нужна как временное решение, её всё равно включают в общую схему грузопотока, чтобы не перекрывать основной док.

Сроки изготовления от 7 дней в зависимости от модели позволяют закрыть потребность в передвижной платформе без долгого ожидания.

От чего зависит цена загрузочного комплекса для холода

Стоимость загрузочного комплекса для холодильного склада — это сумма узлов, которые проектируются под конкретный проём, а не берутся из готового прайса. Главные слагаемые: тип доклевеллера, класс герметизатора, размеры проёма и необходимость обогрева. Чем сложнее конфигурация и выше требования к герметичности, тем больше узлов и материалов уходит в проект.

Ориентир по одной из ключевых позиций даёт гидравлическая уравнительная платформа, размеры которой изготавливают под заказчика. Такие доклевеллеры под заказ проектируются под геометрию конкретного проёма, а их привод и габариты напрямую влияют на итоговую смету.

Мобильные рампы, которые дополняют стационарный комплекс, продаются по открытым ценам, актуальные цены — в каталоге мобильных рамп. Сроки изготовления — от нескольких дней, в зависимости от модели, и они обсуждаются с заказчиком. Если рампа нужна как резервный или сезонный узел, её стоимость считается отдельно от стационарной части комплекса.

Для комплексных решений стоимость рассчитывается индивидуально. Причина в том, что загрузочный комплекс холодильной камеры купить «по каталогу» нельзя: каждый проект считается под объект. Ниже — какие параметры сильнее всего двигают смету.

Параметр	Влияние на стоимость
Тип доклевеллера	Механический дешевле, гидравлический и электрогидравлический дороже
Класс герметизатора	Мягкий докшелтер, жёсткий доксил или комбинированный — разная цена узла
Размеры проёма	Нестандартная ширина и высота требуют индивидуального изготовления
Обогрев зоны проёма	Дополнительные узлы и материалы под минусовые режимы

Проектирование ведут от замеров и техзадания, поэтому итоговая цифра появляется после того, как согласованы все узлы. Мы производим такие решения на собственной площадке, поэтому цена формируется без наценки перепродавца.

Ошибки при подборе оборудования для загрузки холодильного склада

Цена ошибки здесь выше: неверно подобранный узел не просто создаёт неудобства — он годами тянет холод из камеры и разрушает конструкции. Ниже — промахи, которые чаще всего всплывают уже на монтаже или в первую же зиму.

• Платформа подобрана без учёта геометрии. Доклевеллер берут «по нагрузке», забывая про геометрию. Если ход платформы не покрывает перепад между полом склада и кузовом, техника не заезжает либо разгрузка затягивается. Список машин с высотой пола по каждому фургону — исходная точка, а не формальность.
• Экономия на герметизаторе. Самый частый сценарий: доклевеллер поставили, а уплотнение проёма выбрали попроще или отложили на потом. В результате каждый заезд оставляет щель, влага из тёплого воздуха оседает у порога, а к зиме там нарастает наледь. Холодильная система при этом работает с перегрузкой, хотя формально «всё исправно».
• Обогрев рамы и пола не заложен в проект. Без него вороты и уплотнители примерзают к порогу, оператор скалывает лёд вручную, а полотно ворот выходит из строя раньше срока. Добавить обогрев после сдачи объекта сложнее и дороже, чем предусмотреть его на этапе проектирования.
• Заказ комплекса без проекта. Когда узлы подбирают по отдельности у разных исполнителей, они не стыкуются по габаритам и по срокам монтажа: ворота выходят в одну точку, платформа — в другую, герметизатор не садится на раму. Переделка примыкания обходится дороже, чем весь проектный этап.
• Привод выбран «на глаз».

Отдельная ошибка — считать, что подбор оборудования для загрузки холодильного склада заканчивается на выборе одной позиции. Комплекс работает связкой, и слабое звено тянет за собой остальные: медленный привод удлиняет стоянку машины, неплотный герметизатор не удерживает зазор, а отсутствие дренажа превращает талую воду в лёд прямо у порога.

Важно: если на объекте уже появилась наледь у порога или примерзают уплотнители — не меняйте отдельный узел.

Проверить свою конфигурацию до заказа проще, чем исправлять её после монтажа: сверьте список машин с ходом платформы, проговорите с исполнителем обогрев и дренаж, зафиксируйте тип привода под реальную интенсивность разгрузок. Такой подход снимает большую часть переделок ещё на бумаге.

Вопросы о загрузочном комплексе для холодильного склада

Ниже собраны вопросы, которые обычно возникают уже после того, как согласованы состав и тип привода. Они касаются сроков, порядка монтажа, гарантии и работы с высокими кузовами. Ответы короткие, но по существу.

Сколько времени занимает изготовление загрузочного комплекса для холодильного склада?

Срок изготовления загрузочного комплекса — от 7 дней. Точные даты зависят от конфигурации узлов и обсуждаются с заказчиком. Отсчёт начинается с момента, когда согласованы все параметры проёма и подписан проект.

Можно ли поставить комплекс под высокие рефрижераторы?

Да. Геометрия проёма и ход платформы под такой транспорт закладываются в проект заранее — до начала строительных работ, пока контур стены ещё не собран.

Когда монтируют комплекс — до или после сдачи строительной части?

Подробно об этом — в разделе о проектировании.

Что с гарантией и обслуживанием после установки?

Гарантийные обязательства и порядок сервиса обсуждаются индивидуально при заказе.

Есть ли ограничения, о которых стоит знать заранее?

Заказ «на будущее», без замеров проёма и списка машин, не имеет смысла. Это стоит понимать до старта проектирования.

Загрузочный комплекс для холодильного склада собирают под реальный грузопоток и геометрию здания. Начинать разумно с замеров проёма и перечня машин, которые будут к нему подъезжать. Передайте эти данные для расчёта загрузочного комплекса.
